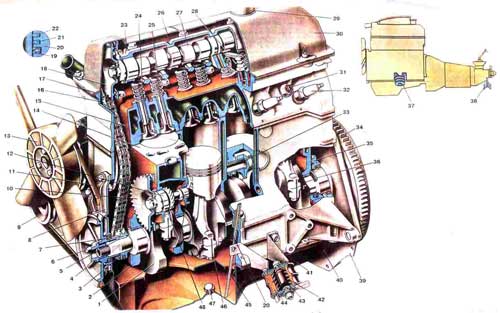

1. Коленчатый вал; 2. Крышка первого коренною подшипника; 3. Звездочка коленчатого вала; 4. Шкив коленчатого вала; 5. Шпонка шкива и звездочки коленчатого вала; 6. Храповик; 7. Передний сальник коленчатого вала; 8. Крышка привода механизма газораспределения; 9. Шкив генератора; 10. Звездочка привода масляного насоса, топливного насоса и распределителя зажигания; 11. Ремень привода вентилятора, насоса охлаждающей жидкости и генератора; 12. Валик привода масляного насоса, топливного насоса и распределителя зажигания; 13. Вентилятор системы охлаждения двигателя; 14. Блок цилиндров; 15. Головка цилиндров; 16. Цепь привода механизма газораспределения; 17. Прокладка крышки головки цилиндров; 18. Звездочка распределительного вала; 19. Маслосъемное кольцо; 20. Поршень; 21. Нижнее компрессионное кольцо; 22. Верхнее компрессионное кольцо; 23. Установочный выступ на корпусе подшипников распределительного вала; 24. Выпускной клапан; 25. Впускной клапан; 26. Корпус подшипников распределительного вала; 27. Распределительный вал; 28. Рычаг привода клапана; 29. Маслоналивная горловина крышки головки цилиндров; 30. Крышка головки цилиндров; 31. Датчик указателя температуры охлаждающей жидкости; 32. Свеча зажигания; 33. Палец поршня; 34. Маховик с зубчатым ободом в сборе; 35. Держатель заднего сальника коленчатого вала; 36. Упорное полукольцо коленчатого вала; 37. Передняя опора двигателя; 38. Задняя опора двигателя; 39. Передняя крышка картера сцепления; 40. Масляный картер; 41. Кронштейн передней опоры; 42. Пружина передней опоры; 43. Буфер подушки передней опоры; 44. Резиновая подушка передней опоры; 45. Указатель уровня масла; 46. Шатун с крышкой в сборе; 47. Пробка сливного отверстия масляного картера; 48. Втулки валика привода масляного насоса, топливного насоса и распределителя зажигания.

На автомобилях установлены четырехцилиндровые, четырехтактные карбюраторные двигатели с различным обьемом цилиндров. Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат и устанавливается на автомобиле на трех эластичных опорах. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Конструкция подвески силового агрегата обеспечивает минимальные колебания двигателя и устраняет передачу его вибраций на кузов. Двумя передними опорами 37 двигатель крепится к поперечине передней подвески автомобиля, а задней 39 к поперечине задней подвески двигателя.

Блок цилиндров. Цилиндры двигателя объединены вместе с верхней частью картера и представляют собой единую отливку - блок цилиндров 14. Он является базовой деталью двигателя и служит для установки и крепления механизмов, аппаратов и вспомогательных агрегатов двигателя. Блок отлит из специального низколегированного чугуна. Протоки для охлаждающей жидкости сделаны по всей высоте цилиндров, что улучшает охлаждение поршней и поршневых колец и уменьшает деформации блока от неравномерного нагрева.

Цилиндры блока по диаметру подразделяются через 0,01 мм на пять классов, обозначаемых буквами. Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны иметь одинаковый класс.

При ремонте цилиндры могут быть расточены и отхонингованы под увеличенный диаметр поршней (на 0,4; 0.8 мм) с учетом обеспечения зазора между поршнем и цилиндром 0,06-0,67 мм. Для проведения ремонта кривошипно-шатунного механизма выпускаются детали ремонтных размеров: поршни и поршневые кольца, увеличенные по диаметру на (1,4 и 0,6мм) вкладыши коренных и шатунных подшипников для шеек коленчатого вала, уменьшенных по диаметру на 0,25; 6,5; 0,75 и 1,00 мм.
